Специальный материал, устойчивый к высоким и низким температурам — фенилсилокон

I. Что такое фениловый силиконовый каучук?

Фениловый силиконовый каучук — это специальный вид силиконового каучука, в основную цепь которого введены фенильные группы; он подразделяется на типы с низким, средним и высоким содержанием фенильных групп. По сравнению с обычным метилвинилсиликоновым каучуком диапазон его термостойкости значительно расширен с -60 °C до 280 °C до -70 °C до 350 °C, а в краткосрочном режиме он может выдерживать даже экстремальные температуры от -110 °C до 400 °C. Этот материал обладает хорошей эластичностью и химической стабильностью, выдерживает экстремальные перепады температур и высокоэнергетическое излучение, а также отличается превосходными огнезащитными и противоплесневыми свойствами. Обычно из него путем смешивания и вулканизации изготавливают различные изделия, которые широко применяются в аэрокосмической и атомной промышленности, в электронике и электротехнике, в производстве прецизионных приборов, а также в качестве специальных уплотнительных и амортизирующих деталей. Это ключевой эластичный материал, заменяющий универсальный силиконовый каучук в условиях эксплуатации с высокими требованиями.

★Классификация по способу вулканизации: фениловый силиконовый каучук, вулканизуемый при высокой температуре, и фениловый силиконовый каучук, вулканизуемый при комнатной температуре

В практическом промышленном применении, в зависимости от способа формования и вулканизации, фениловый силиконовый каучук в основном подразделяется на две основные серии: фениловый силиконовый каучук, вулканизуемый при высокой температуре (HTV), и фениловый силиконовый каучук, вулканизуемый при комнатной температуре (RTV). Оба типа относятся к системе фенол-модифицированных силиконов и преодолевают ограничения по характеристикам обычного силиконового каучука, однако между ними существуют заметные различия в молекулярной структуре, технологическом процессе производства, механических свойствах, способах нанесения и сферах применения.
1. Фенол-силиконовый каучук, вулканизируемый при высокой температуре

Наименование продукта: метилфенилвинилсиликоновый каучук; полидиметилдифенилвинилсилоксан;

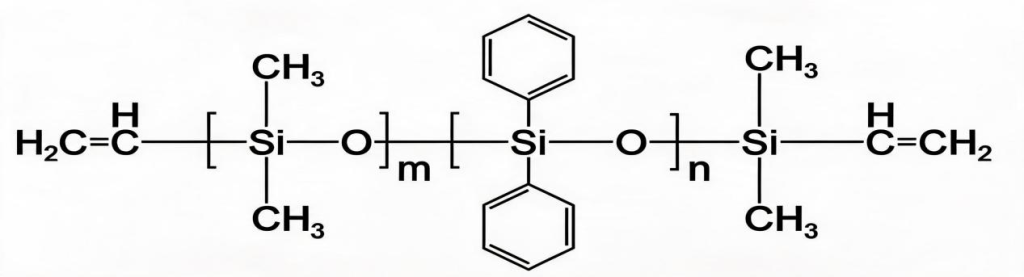

Структурная формула:

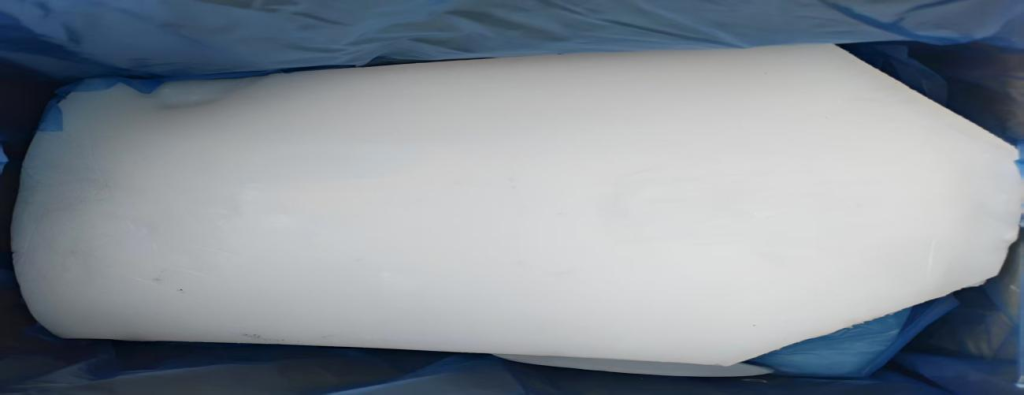

Высокомолекулярный сырой каучук получают в основном из мономера фенилсилана в качестве исходного сырья посредством гидролизной полимеризации, регулирования молекулярных цепей и процессов рафинирования и очистки. Включение фенильных функциональных групп в молекулярную структуру позволяет эффективно оптимизировать комплексные характеристики каучука и адаптировать его к системам высокотемпературной вулканизации. Продукт обладает превосходной устойчивостью к высоким и низким температурам, радиации и старению, а также отличается высокой механической прочностью, эластичностью и изоляционными свойствами, устойчивостью к озону и воздействию агрессивных сред, а также выдающейся термостабильностью. Изделия, изготовленные методом высокотемпературной вибрирования, не подвержены хрупкости и растрескиванию, а также отличаются длительным сроком службы. Продукт в основном применяется в производстве высокотемпературных уплотнений для аэрокосмической отрасли, изоляционных слоев для специальных электропроводов и кабелей, радиационно-стойких деталей для военной промышленности, уплотнительных и амортизирующих элементов для промышленного высокотемпературного оборудования, а также для изготовления защитных резиновых изделий для прецизионных приборов

2. Фенилсилокон, вулканизируемый при комнатной температуре

Название продукта: α,ω-дигидроксиполидиметилдифенилсилоксан

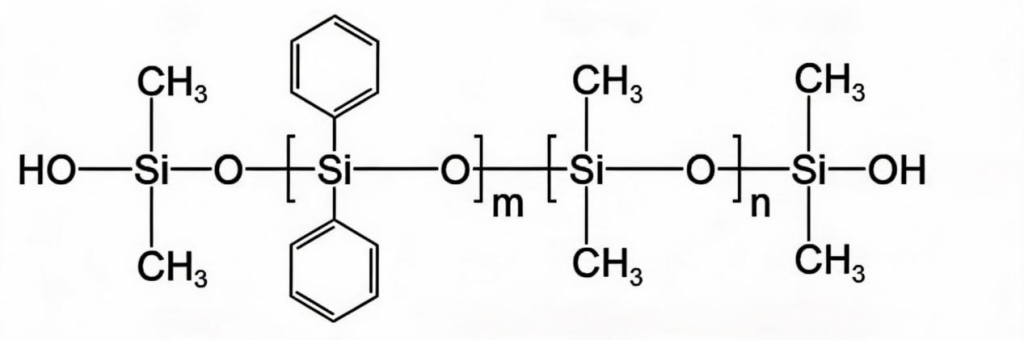

Структурная формула:

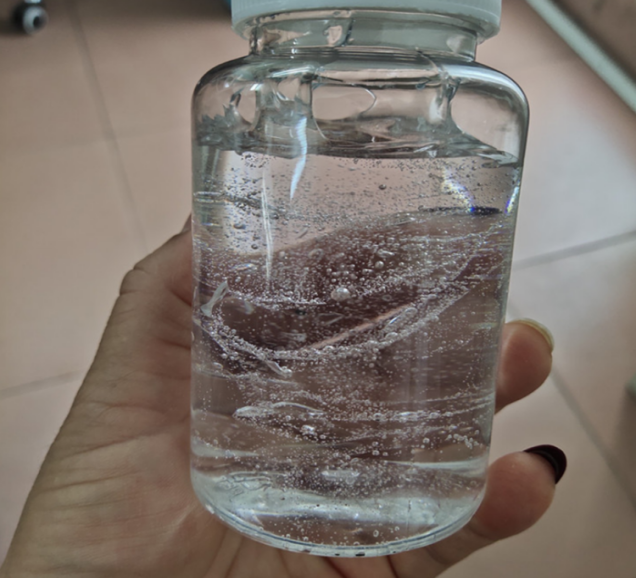

Производится из мономера фенилхлорсилана в качестве основного сырья посредством гидролиза, конденсации и полимеризации с последующей очисткой и относится к категории специальных силиконовых полимерных материалов. Благодаря технологии полимеризации с контролируемой молекулярной массой в молекулярную цепь вводятся фенильные группы, что повышает структурную стабильность. Продукт обладает превосходной устойчивостью к высоким и низким температурам, радиации и старению, а также отличными электроизоляционными свойствами; он может вулканизироваться и формоваться при комнатной температуре, что обеспечивает удобство в обработке. Кроме того, он обладает хорошими демпфирующими свойствами и атмосферостойкостью, а также высокой химической инертностью и устойчивостью к воздействию различных сред. Широко применяется в производстве уплотнений для аэрокосмической отрасли, электроизоляционных деталей, элементов радиационной защиты, амортизирующих уплотнений для прецизионных приборов, а также в таких областях, как склеивание и заполнение в особых условиях эксплуатации и создание уплотнений, устойчивых к высоким температурам при наружном применении.

★Классификация по содержанию фенила: с низким содержанием фенила (5–10 %), со средним содержанием фенила (10–20 %), с высоким содержанием фенила (30 %)
Содержание фенила является ключевым показателем, определяющим свойства фенилового силиконового каучука. В отрасли его обычно делят на три основные категории в зависимости от молярного содержания фенила, причем каждая категория обладает своими уникальными преимуществами и сферами применения:

① Силиконовый каучук с низким содержанием фенила (содержание фенила 5–10 %). Это наиболее широко применяемый в настоящее время тип фенилового силиконового каучука. Его наиболее заметным преимуществом является исключительная стойкость к низким температурам — температура отверждения может опускаться до поразительных -115 °C, при этом материал сохраняет хорошую гибкость и эластичность даже в условиях глубокого охлаждения, сопоставимых с температурой жидкого азота. Кроме того, низкое содержание фенола придает материалу превосходные демпфирующие свойства, благодаря чему он отлично проявляет себя в области гашения вибраций и шумоподавления.

② Силиконовый каучук со средним содержанием фенола (содержание фенола 10–20 %). С увеличением содержания фенола до 10–20 % значительно повышаются стойкость материала к эрозии и огнестойкость. Такой силиконовый каучук обладает самозатухающими свойствами при контакте с пламенем и не продолжает гореть после удаления от источника огня. При этом он сохраняет хорошие низкотемпературные характеристики, что делает его идеальным выбором для огнезащитных уплотнений и применения в условиях высоких температур. Следует отметить, что сложность обработки силиконового каучука со средним содержанием фенила начинает возрастать, а его физико-механические свойства по сравнению с низкофенильным вариантом несколько снижаются.

③ Силиконовый каучук с высоким содержанием фенила (содержание фенила 30 % и более). При содержании фенила свыше 30 % жесткость молекулярных цепей силиконового каучука значительно возрастает, что обеспечивает превосходную радиационную стойкость. В условиях сильного излучения, таких как ядерное излучение и космические лучи, силиконовый каучук с высоким содержанием фенила сохраняет стабильные физические свойства, что делает его незаменимым уплотнительным материалом в таких экстремальных условиях, как атомная промышленность и аэрокосмическая отрасль. Однако высокое содержание фенильных групп также приводит к сложностям при переработке, ухудшению физико-механических свойств и относительно высокой себестоимости производства.

II. Секрет термостойкости: почему он выдерживает экстремально высокие температуры?

Температура длительной эксплуатации обычного метилвинилсиликонового каучука, как правило, не превышает 250 °C, тогда как фенилсиликоновый каучук способен работать в течение длительного времени при 350 °C, а кратковременно выдерживает даже температуру 400 °C. Такая превосходная термостойкость обусловлена особой молекулярной структурой и механизмом разложения:
Основная цепь силиконового каучука состоит из Si-O-связей, энергия которых достигает 452 кДж/моль, что значительно превышает энергию C-C-связей (347 кДж/моль) — именно в этом заключается основа термостойкости силиконового каучука. Естественная гибкость и способность молекулярных цепей к скручиванию позволяют силиконовому каучуку сохранять структурную стабильность при высоких температурах.
Однако термостойкость чистого силиконового каучука зависит от множества факторов:
• Влияние микропримесей: влага, гидроксильные группы или остатки катализатора могут вызвать разложение основной цепи
• Воздействие полярных веществ: высокая полярность Si-O-связи делает её уязвимой для воздействия полярных веществ, что приводит к термоперегруппировке и разложению основной цепи
• Окисление боковых групп: окисление метильных боковых групп при высоких температурах ещё больше ускоряет процесс разложения
• Влияние диоксида кремния: активные гидроксильные группы и адсорбированная вода на поверхности диоксида кремния, используемого в качестве наполнителя, снижают термостойкость;
• Остатки катализатора: остатки катализатора, оставшиеся после синтеза, также влияют на термостабильность.
Введение фенильной группы повышает термостойкость на двух уровнях:
1. Защита за счёт пространственного стереохимического экранирования: объемные фенильные группы образуют пространственный экран, препятствующий воздействию полярных веществ и кислорода на Si-O-связи основной цепи, что эффективно предотвращает окислительное разложение боковых цепей и исключает сшивание или деградацию основной цепи молекулы.
2. Эффект сопряжённой стабилизации: сопряжённая структура ароматического кольца самой фенильной группы способна поглощать и рассеивать тепловую энергию, снижая воздействие высоких температур на молекулярную цепь.
Именно благодаря этому механизму защиты на молекулярном уровне фенилсиликоновый каучук становится идеальным уплотнительным материалом для работы в условиях высоких температур.

3. Прорыв в области низкотемпературной стойкости: сохранение эластичности при температурах ниже -100 °C

В условиях низких температур резиновые материалы подвергаются двум ключевым процессам перехода: стеклованию и кристаллизации. Когда температура опускается ниже температуры стеклования, участки молекулярных цепей «замерзают», и материал теряет эластичность, становясь хрупким; кристаллизация, в свою очередь, приводит к упорядоченному расположению молекулярных цепей, что также вызывает затвердевание материала и потерю эластичности.
Обычный полидиметилсилоксан, хотя и имеет очень низкую температуру стеклования (около -123 °C), из-за высокой упорядоченности структуры молекулярных цепей кристаллизуется при температуре около -40 °C–-50 °C, что приводит к затвердеванию материала и потере его эксплуатационных свойств. Это и является основной причиной, по которой обычный силиконовый каучук не может нормально использоваться при температурах ниже -60 °C.
✔ Введение фенильной группы идеально решает эту проблему:
Нарушение упорядоченности молекул: объемные фенильные группы хаотично распределены по молекулярной цепи, словно «клинья», вбитые в аккуратно выстроенные молекулярные цепи, что полностью нарушает упорядоченность молекулярных цепей полидиметилсилоксана.
Снижение кристаллизационной способности: после нарушения упорядоченности молекулярных цепей температура кристаллизации и степень кристаллизации полимера значительно снижаются, и даже при крайне низких температурах кристаллизация происходит с трудом.
Сохранение гибкости молекулярных цепей: введение фенильных групп не приводит к чрезмерному увеличению жесткости молекулярных цепей (особенно при низком содержании фенильных групп), и основная цепь Si-O по-прежнему сохраняет хорошую гибкость.
Именно поэтому температура отверждения фенилового силиконового каучука может опускаться до -115 °C — в условиях крайнего холода, близких к температуре стеклования, он по-прежнему сохраняет эластичность каучука и не затвердевает и не растрескивается из-за кристаллизации. Эта характеристика делает фениловый силиконовый каучук незаменимым уплотнительным материалом в таких низкотемпературных областях, как криогенная промышленность, сжиженный природный газ (СПГ) и аэрокосмическая отрасль.

IV. Анализ областей применения
Благодаря широкому диапазону рабочих температур, стойкости к старению, электроизоляционным свойствам, радиационной стойкости, стойкости к эрозии и другим комплексным превосходным характеристикам фениловый силиконовый каучук играет незаменимую роль во многих высокотехнологичных областях:
1. Электронная и электротехническая промышленность. Превосходные электроизоляционные свойства, устойчивость к высоким и низким температурам, а также радиационная стойкость фенилового силиконового каучука делают его идеальным материалом для герметизации электронных компонентов. Он широко используется при производстве различных низкотемпературных уплотнительных колец, прокладок и трубок, обеспечивая нормальную работу электронных компонентов в экстремальных условиях. В частности, в аэрокосмической и военной электронике фениловый силиконовый каучук является ключевым материалом, гарантирующим надёжность оборудования;
2. Аэрокосмическая отрасль. Аэрокосмическая отрасль является важнейшей областью применения фенилового силиконового каучука. В космической среде материалы должны одновременно выдерживать чередование экстремально высоких и низких температур, воздействие космического излучения, высокий вакуум и другие суровые условия. Фениловый силиконовый каучук широко используется в аэрокосмической отрасли для изготовления уплотнительных колец, прокладок и трубок, а также в качестве абразивостойких материалов для деталей двигателей, обеспечивая надежность уплотнений в экстремальных условиях;
3. Оборонная промышленность. К материалам, используемым в военной технике, предъявляются чрезвычайно высокие требования к надёжности. Такие свойства фенилового силиконового каучука, как низкотемпературная стойкость, высокая амортизационная способность, устойчивость к эрозии и радиации, делают его материалом первого выбора для изготовления ключевых уплотнительных колец, прокладок, труб и прутков в военной технике. Фениловый силиконовый каучук используется повсеместно — от низкотемпературных уплотнений в системах вооружения до амортизирующих элементов в бронетехнике;
4. В области промышленного криогенного оборудования: в таких сферах, как сжиженный природный газ (СПГ), хранение и транспортировка жидкого азота и кислорода, а также криогенное оборудование, рабочие температуры часто опускаются ниже -100 °C, при которых обычный каучук уже давно становится хрупким и выходит из строя. Благодаря своей способности сохранять эластичность даже при -115 °C фениловый силиконовый каучук является идеальным выбором для уплотнений в криогенной сфере;
5. В автомобильной и двигателестроительной отраслях: по мере постоянного повышения температуры в моторном отсеке автомобилей, а также роста требований к уплотнительным материалам со стороны производителей новых энергетических транспортных средств, фениловый силиконовый каучук находит всё более широкое применение в автомобильной промышленности. В частности, в системах турбонаддува, вблизи выхлопных систем, а также в местах, требующих огнестойкости и огнезащиты, среднефениловый силиконовый каучук благодаря своим термостойким и огнезащитным свойствам отлично соответствует этим требованиям;
6. В электроэнергетике фениловый силиконовый каучук благодаря своим превосходным электроизоляционным свойствам и атмосферостойкости находит важное применение в таких областях, как высоковольтная электроизоляция и кабельная арматура.

FAQ — Часто задаваемые вопросы
В1: В чём заключается основное отличие фенилсилоконного каучука от обычного метилвинилсилоконного каучука?
О: Главное отличие заключается во введении фенильной группы в молекулярную цепь. Это обеспечивает три ключевых улучшения характеристик: во-первых, значительно повышается устойчивость к низким температурам, а температура кристаллизации заметно снижается; во-вторых, повышается устойчивость к высоким температурам, и температура длительного использования увеличивается с 250 °C до 350 °C; в-третьих, появляются такие особые свойства, как радиационная стойкость, стойкость к эрозии и огнестойкость. Однако, соответственно, фениловый силиконовый каучук имеет более высокую стоимость и более сложен в обработке.
В2: Чем выше содержание фенила, тем лучше?
A: Нет. Содержание фенильных групп — это палка о двух концах: с увеличением содержания фенильных групп улучшаются радиационная стойкость, стойкость к эрозии и огнестойкость, но в то же время возрастает жесткость материала, усложняется обработка, снижаются физико-механические характеристики (растяжение, разрыв и т. д.), а стоимость значительно возрастает. В практическом применении необходимо выбирать наиболее подходящее содержание фенильных групп в зависимости от конкретных условий эксплуатации; слепое стремление к высокому содержанию фенильных групп может привести к обратному результату.
В3: Может ли фениловый силиконовый каучук соответствовать требованиям пищевой промышленности?
О: Теоретически да, но на практике это встречается крайне редко. Дело в том, что фениловый силиконовый каучук в основном предназначен для высокотехнологичных промышленных применений в экстремальных условиях, тогда как для пищевой промышленности обычный силиконовый каучук полностью удовлетворяет требованиям, а использование фенилового силиконового каучука обходится слишком дорого.
В4: Почему фениловый силиконовый каучук стоит намного дороже обычного силиконового каучука?
A: Существует три основные причины: во-первых, высокая стоимость сырья — цена метилфенильных циклов значительно превышает цену обычных метильных циклов; во-вторых, сложность синтеза — введение фенильных мономеров и контроль полимеризации предъявляют более высокие требования; в-третьих, относительно небольшой рыночный спрос, что не позволяет достичь эффекта масштаба.
В5: На что следует обратить внимание при переработке фенилового силиконового каучука?
A: Фениловый силиконовый каучук, особенно марки со средним и высоким содержанием фенила, сложнее в переработке, чем обычный силиконовый каучук. Основные моменты, на которые следует обратить внимание: необходимо соответствующим образом скорректировать температуру разминания, возможно потребуется оптимизация системы вулканизации, при проектировании форм следует учитывать текучесть материала, а условия последующей вулканизации необходимо строго контролировать для удаления низкомолекулярных веществ. Рекомендуется тщательно проконсультироваться с поставщиком, чтобы получить конкретные рекомендации по переработке.
